Detalhes do produto:
Condições de Pagamento e Envio:
|
| Tipo: | Caixa de medida da distribuição | Forma: | Todo tipo empacotado |
|---|---|---|---|
| Tensão de operação: | Alta tensão | Categoria da proteção de Shell: | IP67 |
| Corrente nominal: | 1250A | Material de shell: | placa Alumínio-revestida do zinco |
| Realçar: | gás de alta tensão switchgear isolado,switchgear bonde de alta tensão |
||

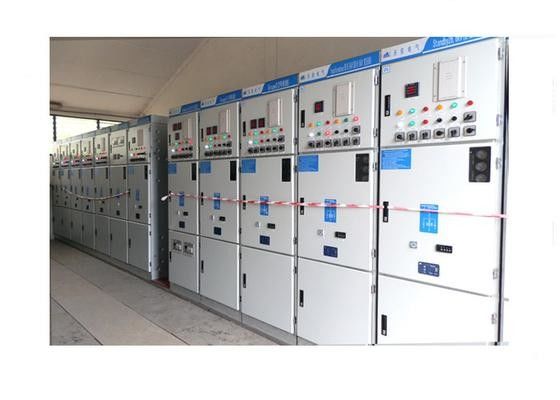

O gás de alta tensão dos SOLDADOS SF6 do Switchgear/33kV 1250A isolou o Switchgear
Vista geral:
Do lnsulatlon interno do gás da série XGN49 o Switchgear metaI-folheado é apropriado para o central elétrica, a subestação, a subestação combinada e o sistema de energia elétrica, que é única barra interna trifásica da C.A. e seção da única barra com 50Hz, tensão avaliada 35kV, usada para controlar, aceitar e distribuir a energia elétrica.
Parâmetros rápidos:
| Tensão avaliado | 40.5kV |
| Frequência avaliado | 50,60Hz |
| Corrente avaliado | 1250A |
| Rated procura um caminho mais curto a quebra da corrente | 25, 31,5, 40kA |
| Rated que faz a corrente | 50, 63, 80kA |
| Mim tensão de withstand de frequência de poder mínima | 95kV (fase à fase, fase à terra) |
| 118kV (betwwen isolando o clearnace) | |
| Tensão de withstand de impulso avaliado do relâmpago | 185kV (fase à fase, fase à terra) |
| 215kV (betwwen isolando o clearnace) | |
| Grau de proteção | IP67 (compartimento gás-enchido) IP4X (compartimento do LV) |
Preste serviços de manutenção à condição ambiental:
Temperatura do ar: Máximo: +40, minuto: -25 (a média não é mais de 35 em 24 horas)
Altura acima do nível do mar: <>
Umidade do ar: A humidade relativa média medida em 24 horas não é mais de 95%, a humidade relativa média pelo mês não é mais de 90%, a pressão de vapor média da água medida em 24 horas não é mais do que 2.2kPa, a pressão de vapor média da água pelo mês não é mais o kPa de 1,8.
Sem vibração pesada frequente
A escala da interferência eletromagnética da indução do sistema secundário não é mais do que 1.6kV
As circunstâncias excluídas de cima de são com necessidade do negócio com o fabricante.
Observação pedindo:
Forneça por favor estes materiais de seguimento ao pedir:
Número de A. Esquema de laço principal e de único diagrama de sistema do fio, diagrama de Pareto;
Diagrama de fiação do laço secundário, diagrama terminal de B. Disposição de Pareto;
C. Tipo, especificação, quantidade de componentes bondes dentro do switchgear;
D. Se sem nenhum pedido para o material e a especificação da barra dos clientes, vêm acima com manufacturer'requirement;
E. Se o switchgear é usado em condições ambientais especiais, deve ser marcado ao pedir;
F. Se sem nenhum pedido, a cor do switchgear é até os manufacturer'standards;
G. energia armazenada, controle, tensão da fonte de alimentação do sinal do circuito auxiliar;
H. uso de cada lado dos SOLDADOS;
I. variedade e quantidade de necessidades das peças sobresselentes e dos acessórios.
