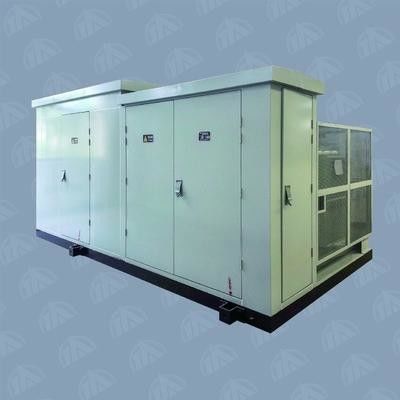

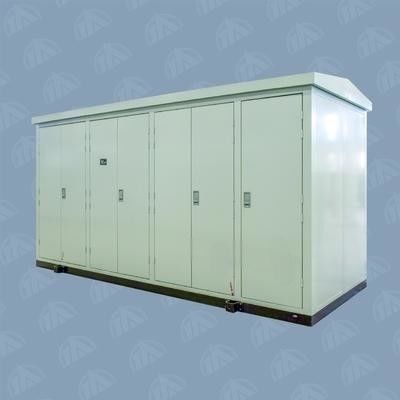

As energias eólicas/picovolt empacotaram subestação da distribuição da subestação/poder do transformador
Vista geral:
YBT13 a série subestação especial do picovolt e das energias eólicas é pesquisada por nossa empresa a fim encontrar a procura das energias eólicas e a geração fotovoltaico, o produto tem a aparência nova, a estrutura compacta, o desempenho seguro, a manutenção fácil, etc.
Características:
1. Estrutura do cerco
a. O quadro da subestação: aço do canal e aço do ângulo.
b. materiais do cerco: placa de aço laminada, placa de aço inoxidável, placa composta da cor ou placa da liga de alumínio.
c. As placas de aço são usadas para isolar cada baía, e equipadas com o dispositivo de iluminação.
d. O telhado: estrutura dobro-decked para impedir eficazmente a irradiação térmica.
e. A sala do transformador é dividida no tipo aberto e no tipo fechado. O radiador é exterior encontrado para a estrutura aberta quando o tipo fechado estrutura tiver uma sala separada onde um dispositivo de exaustão do ar automático esteja fornecido para controlar a temperatura na sala do transformador.
f. Portas do alojamento: tipo tira da baixa temperatura da selagem que pode conseguir bom selando o efeito sob o ambiente da baixa temperatura.
g. A pintura na superfície da subestação é tratada o verniz do cozimento na alta temperatura de modo que possa atrasar a degradação que se levanta do raio ultravioleta eficazmente.
2. Unidade da alta tensão
1. Faça várias combinações nos pedidos dos consumidores, que são os switchgears HXGT16-40.5, XGT5-40.5 e HXGT10-40.5.
2. O switchgear HXGT16-40.5 equipado com o tipo interruptor-fusível de FT16-40.5R da carga combinou o interruptor para a produção das energias eólicas e de eletricidade fotovoltaico.
c. Switchgear XGT5-40.5 equipado com o interruptor VT16-40.5.
d. O switchgear tem a função completa para a prevenção do misoperation para assegurar a segurança da operação e manutenção.
3. Unidade do transformador
a. O transformador usa S11 o tipo transformador óleo-imergido ou SCB11 o tipo seco transformador.
b. A ventilação natural é boa na sala do transformador ou a temperatura na sala do transformador pode ser abaixada com a exaustão do vento com o fã do controlo automático.
c. A conexão macia é usada entre os terminais no lado do LV e a barra, que podem eficazmente proteger a bucha do LV do transformador do esmagamento e do escapamento do óleo.
4. Unidade do LV
a. Os CB espertos da série dos usos TANW1 do switchgear do LV e TANM1 a série MCCB, ou os CB produziram pelo fabricante designado no pedido dos clientes.
b. O esquema de Curtained pode ser projetado de acordo com as exigências de usuário.
5. Unidade da automatização da rede de distribuição
a. O equipamento terminal automático é o tipo TA-D20 do grupo de Tianan, seu projeto foi aperfeiçoado após ter tomado o ambiente severo para a operação da subestação de energias eólicas na consideração.
b. O produto tem a capacidade forte para adaptar a temperatura ambiental, a função de uma comunicação da rede de anel dupla da fibra ótica, a capacidade forte de antiparasitário, de à prova de choque, a umidade - prova e anti-trovão, assim como a perda de baixa potência.
c. O produto tem as funções do controle da medida, a proteção da não-bateria, e o processo de dados, monitorando alarmes e detecção e comunicação do abnormity.
6. Special da fonte de alimentação ininterrupta para o poder
a. A subestação é special instalado da fonte de alimentação ininterrupta TA-UP01/TA-UP02 para as energias eólicas produzidas pelo grupo de Tianan.
b. O produto tem a capacidade forte para adaptar o ambiente, resiste choque e a interferência, e a vasta gama de stabilivolt.
Parametres:
Artigo |
Unidade |
Parâmetros |
|
|
||
---|---|---|---|---|---|---|
Unidade da alta tensão | Comute o tipo | Instrumento bonde combinado | Interruptor | |||
Tensão avaliado | quilovolt | 40,5 | 40,5 | |||
Frequência avaliado | Hertz | 50 | 50 | |||
Corrente principal avaliado da barra | A | 630 | 1250 | |||
a tensão de Withstand de frequência de poder avaliada 1min à terra, entre Phases/to abre a diferença | quilovolt | 95/118 | 95/118 | |||
A tensão de Withstand de impulso do relâmpago à terra, entre Phases/to abre a diferença | quilovolt | 185/215 | 185/215 | |||
Corrente a curto prazo avaliado do Withstand | kA/s | 20/2 | 25/4 | |||
Corrente máxima avaliado do Withstand | kA | 50 | 63 | |||
Avaliado procurar um caminho mais curto a fatura da corrente | kA | 31,5 | 63 | |||
Avaliado procurar um caminho mais curto a quebra da corrente | kA | 31,5 | 25 | |||
Unidade do LV | Tensão avaliado | V | 690 | |||
Corrente de circuito principal avaliado | A | 1600~3300 | ||||
O limite avaliado procura um caminho mais curto a quebra da capacidade | kA | 50 | ||||
O funcionamento avaliado procura um caminho mais curto a quebra da capacidade | kA | 40 | ||||
Corrente a curto prazo avaliado do Withstand | kA/1s | 40 | ||||
Unidade do transformador | Capacidade avaliado | kVA | 1600~5500 | |||
Tensão da resistência | % | 4; 4,5 | ||||
Escala de batida | % | ±2X2.5; ±5 | ||||
Grupo conectado | Y, yn0; D, yn11 | |||||
Cerco | Grau de proteção | Sala da alta tensão | IP33 | |||
Sala do LV | IP33 | |||||
Sala do transformador | IP23 | |||||
Nível sadio | DB | ≤55 |
